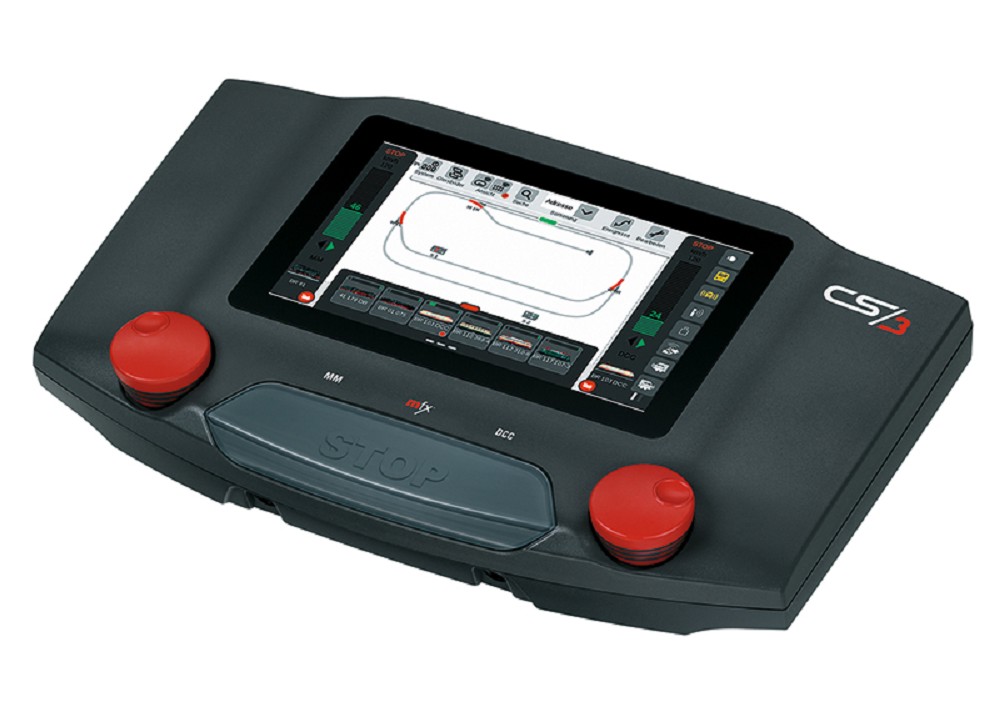

Die Central Station 3 bietet als Multiprotokoll-Steuergerät mit ihrem hochauflösenden, modernen Farb-Touchscreen, den 2 Fahrreglern sowie dem integrierten zentralen Gleisbildstellpult die Möglichkeit zum einfachen und komfortablen Steuern der Lokomotiven und der gesamten Anlage. Bei Lokomotiven lassen sich bis zu 32 Funktionen schalten, bei Zubehörartikeln sind bis zu 320 Motorola- bzw. 2048 DCC-Magnetartikel möglich.Weiterhin verfügt die Central Station 3 über 2 eingebaute Lokkartenleser (zum Abspeichern der Lokdaten auf einer Lokkarte bzw. zum schnellen Aufruf der Lokomotive durch Einstecken der Lokkarte), einem SD-Kartenslot zur Speichererweiterung sowie einen integrierten Lautsprecher zum Abspielen modellbahntypischer Geräusche. Zur Versorgung der Anlage mit Fahr- und Schaltstrom ist ein leistungsfähiger Booster integriert.Die Central Station 3 ist mehrgerätefähig, d.h. mit dem optionalen Kabel (60123) können zusätzliche Central Station 3 plus (60216) mit jeweiligem Netzwerkanschluß zusammen an einer Anlage betrieben werden. Zusätzliche Fahrpulte, weitere Layouts und Keyboards erweitern die Bedienung der Anlage, wobei gemeinsame und getrennte Konfigurationen für die zu steuernden Anlagenbereiche in den Central Station 3 (plus) gehalten werden können. Die Central Station 3 verfügt über 2 eingebaute USB-Hosts (für z. B. Maus, Tastatur, USB-Stick), eine USB-Ladebuchse, einen Netzwerkanschluss zur Kommunikation mit einem PC, Anschlüsse für 2 Mobile Stations, einen Anschluß für externe Lautsprecher sowie weitere für das Märklin-Bussystem. S88-Anschlüsse können extern mittels Link s88 (60883) realisiert werden. Belastbarkeit am Anschlussgleis: max. 5 A, Belastbarkeit am Programmiergleis: max. 1,2 A. Die Central Station 3 ist ist nur in Verbindung mit dem Schaltnetzteil 60061 (60101 für die Spur 1 und L51095 für LGB) zu verwenden (nicht mit Transformatoren wie z.B. 60052). Bei Verwendung des Schaltnetzteiles 60061 ergibt sich eine maximale Ausgangsleistung von 58 VA und ein maximaler Strom von 3 A (bei 60216 mit Schaltnetzteil 60101/L51095 ergibt sich ein maximaler Strom von 5 A, empfohlen ausschließlich für die Spur 1/LGB. Bitte unbedingt den Kabelquerschnitt größer 0,5 mm² beachten!). Abmessungen 320 x 195 x 80 mm.Mehr Information und Verfügbarkeitshinweis zu diesem Märklin Artikel finden Sie in der Produktdatenbank unter www.maerklin.de
Empfänger zum Schalten von Weichen, Signalen und Entkupplungsgleisen. Der m83 unterstützt die Digitalformate Motorola, DCC und mfx. Einstellen der Digitaladresse über Codierschalter oder über das Programmiergleis in 4er-Schritten möglich. Es steht der Adressbereich im Motorolaformat bis Adresse 320 und im DCC Format bis Adresse 2040 zur Verfügung. Der m83 besitzt 8 Ausgänge, die jeweils separat oder paarweise ansteuerbar sind. Voreinstellung ist dasSchalten von bis zu 4 Weichen. Weitere Funktionen sind z.B. das Schalten von bis zu 8 Beleuchtungen (dimmbar) mit einem definierten Einschaltverhalten (z.B. Straßenbeleuchtung, Häuserbeleuchtungen). Es ist möglich eine Fremdeinspeisung, z.B. über 66360 zu realisieren, nur in Verbindung mit 60822. Die Decoder m83 und m84 sind beliebig anreihbar. Für motorische Antriebe ist pro Ausgangpaar ein Zurüstset 60821 notwendig. Der Anschluss erfolgt mittels Fahrstuhlklemmen. Maximale Strombelastbarkeit ist 3A.

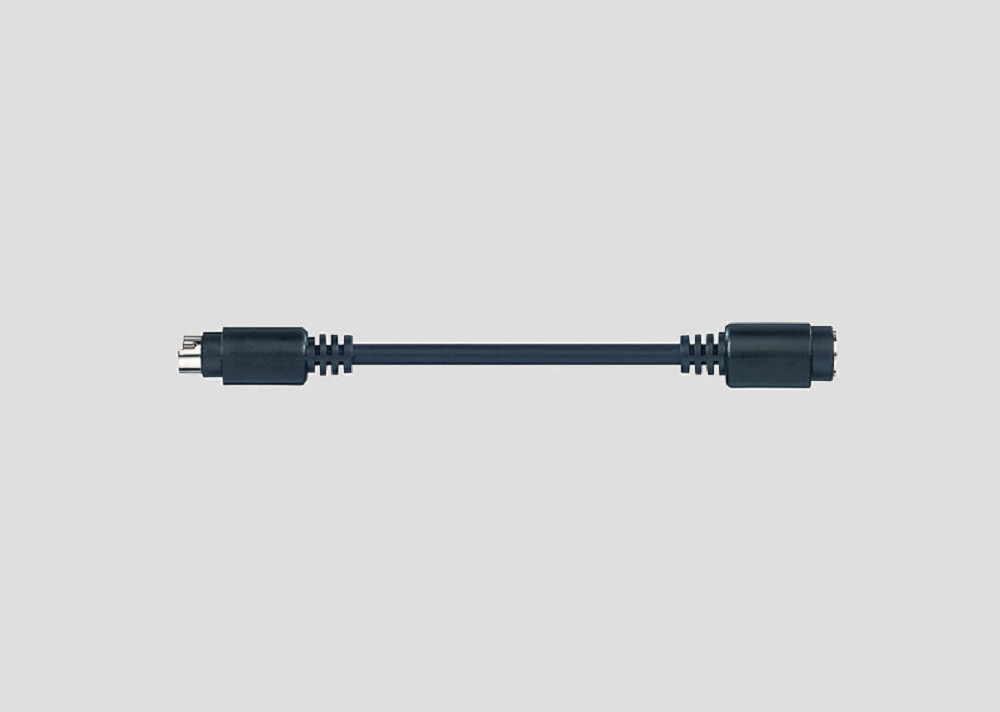

Adapterkabel 10- auf 7-polig zum Anschluss der Mobile Station 60653, der Mobile Station 60652 und der Trix Mobile Station 66950 an das Terminal 60125/60145 und einer 3. -Mobile Station an die Central Station 60213-60215.Weiterhin zum Anschluss einer zweiten Mobile Station 60652 an das Anschlussgleis 24088 bzw. an die Anschlussbox 60115 (H0) oder 60111 (Märklin 1).

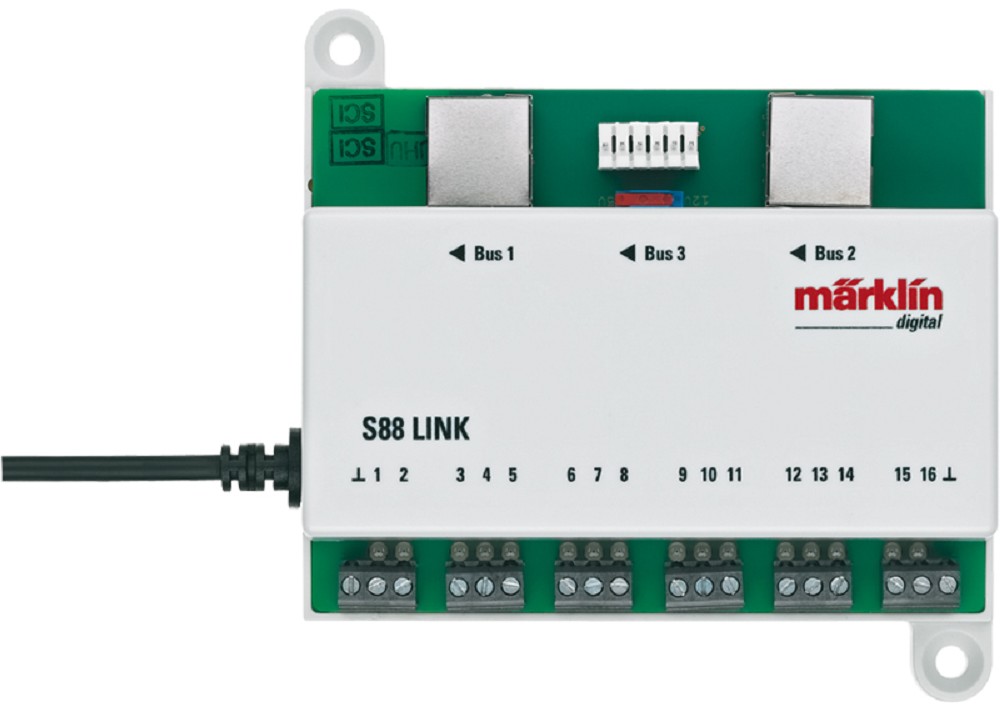

Anschlussmöglichkeit für s 88 (60881) und s 88 DC (60882) und der bisherigen s 88 Rückmeldemodule (6088 und 60880) an die Central Station II und Central Station 3, bzw. an das Terminal 60145. Es stehen eine bisherige Anschlussbuchse für die Rückmeldemodule 6088 und 60880, sowie zwei RJ 45-Buchsen für die neuen Rück-meldemodule 60881 und 60882 zur Verfügung. Weiterhin sind 16 Eingänge für Kontaktgeber analog 60881 vorhanden. Diese 16 Eingänge können speziell für Gleisbildstellpulte konfiguriert werden, so dass eine Matrix mit bis zu 64 Tastern erstellt werden kann.Zum Betrieb wird ein Schaltnetzteil 66360 oder 60201 benötigt.

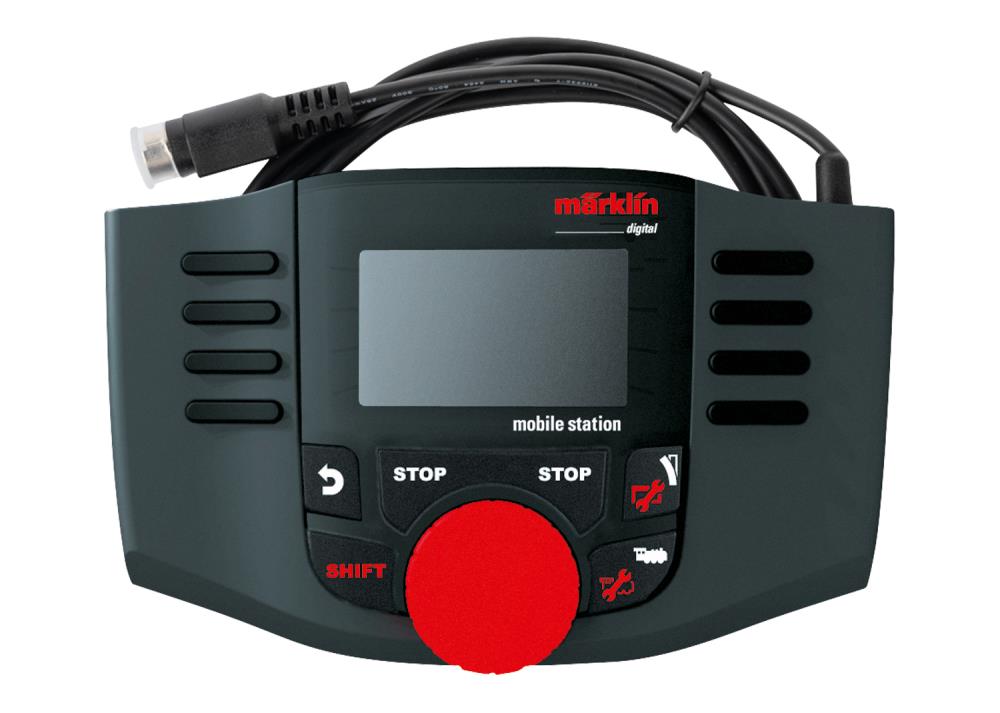

Hinweis: Zum Anschluss der Mobile Station ist die Anschlussbox 60114 bzw. 60112 (Spur 1) oder 60116 bzw. 60113 (H0) erforderlich.Digitale Handregler-Steuereinheit. 40 Lokomotiven im Direktzugriff steuerbar*. Lokwahlauswahl aus integrierter Märklin-Digital-Lokdatenbank oder über Digital-Adressen. Bis zu 32 Lokfunktionen* und 320 Magnetartikel schaltbar. Automatische Anzeige der Funktionszustände im integrierten hintergrundbeleuchtetem s/w Vollgrafikdisplay durch selbsterklärende Piktogramme bei mfx-Loks bzw. bei Lokauswahl aus integrierter Digital-Lokdatenbank. Integrierter Lokkartenleser. Rot beleuchtete Stop-Taste. 1,9 A-Leistungsteil in der optional erhältlichen Gleisbox (60114 bzw. 60112/60116 bzw. 60113). Direkter Anschluss von 2 Mobile Stations (60657) an eine Gleisbox (60112/60114 oder 60113/60116), die dann im Master-Slave-Modus zusammen agieren. Durch den Einsatz von MS II Hubs (60122) kann die Anzahl der eingesetzten Fahrgeräte auf bis zu 10 erhöht werden. Bei Betrieb der Mobile Station an der Central Station (60216, 60226 sowie 60213-60215) kann auf die Central Station-Einstellungen (vollständige Lokliste der Central Station, alle Magnetartikel des Central Station-keyboards mit deren Bezeichnungen) zurückgegriffen werden. Fahren und Steuern von Fahrzeugen in den Formaten motorola, mfx und DCC, Schalten von Magnetartikeln in den Formaten motorola und DCC.Abmessung 160 x 100 x 39 mm.*Nach update 1.4.1 der 60216/60226 und update 3.55 der 60657/66955.

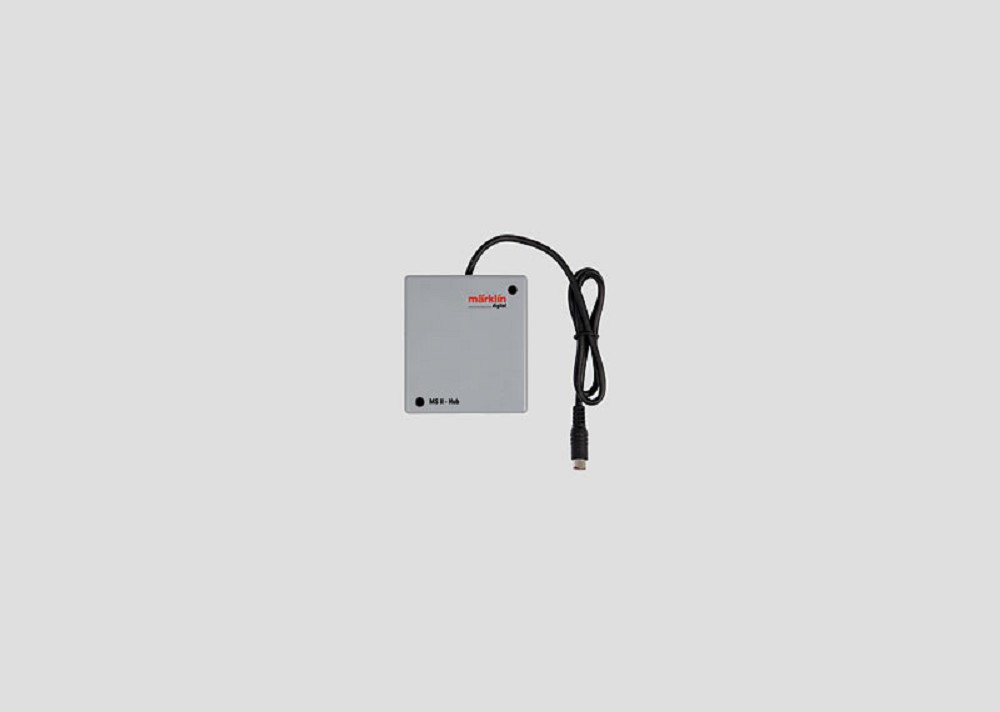

Verteiler zum Anschluss von bis zu maximal 5 MS II an einen Ausgang der Digital-Anschlussbox 60112 bzw. 60114 oder 60113 bzw. 60116. Es kann an jeden Ausgang der Anschlussbox ein MS II-Hub angeschlossen werden. So können bis zu maximal 10 MS II an der Anschlussbox 60112 bzw. 60114 oder 60113 bzw. 60116 betrieben werden. Stromverbrauch von einer MS II liegt bei ca. 50 mA.Abmessungen 96 x 85 x 40 mm.Ein Anschluss dieses Verteilers an der CS2 und CS3/CS3+ ist nicht möglich! Um mehrere MS II an die CS2 bzw. CS3/CS3+ anzuschließen, verwenden sie bitte die Artikel 60125/60145 und 60124.

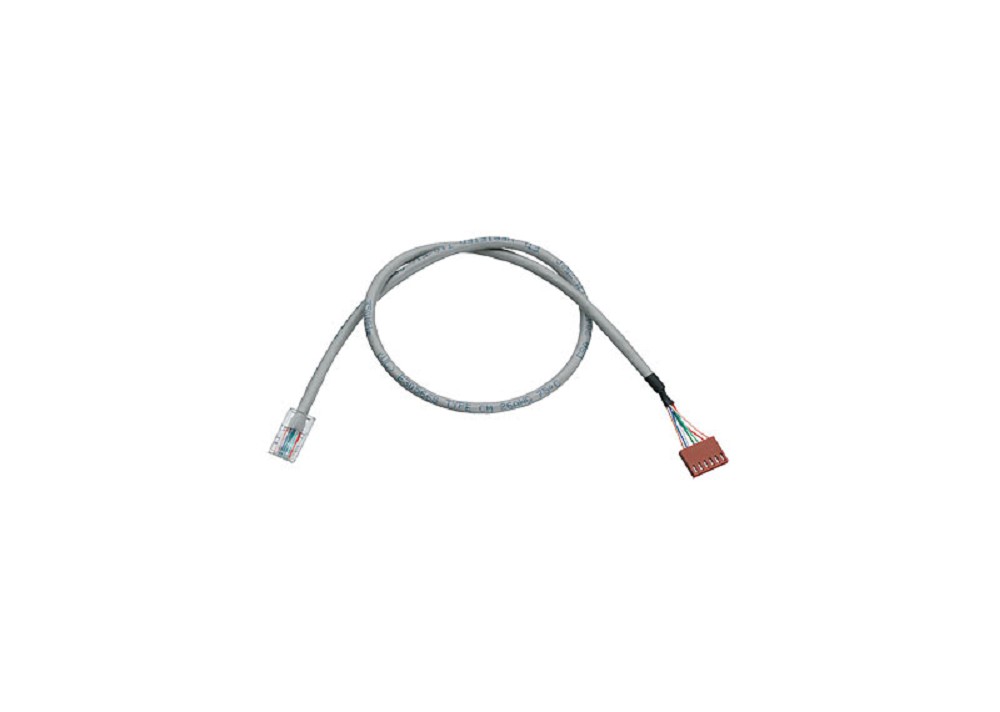

Adapterkabel zum direkten Anschluss des neuen S88-Modules 60881 an die CS II (60212 bis 60215), das Memory 6043 und das Interface 6050/6051.Die aktuellen S88-Rückmeldemodule lassen sich mit diesem Adapterkabel perfekt in das bisherige S88-Rückmeldesystem integrieren.

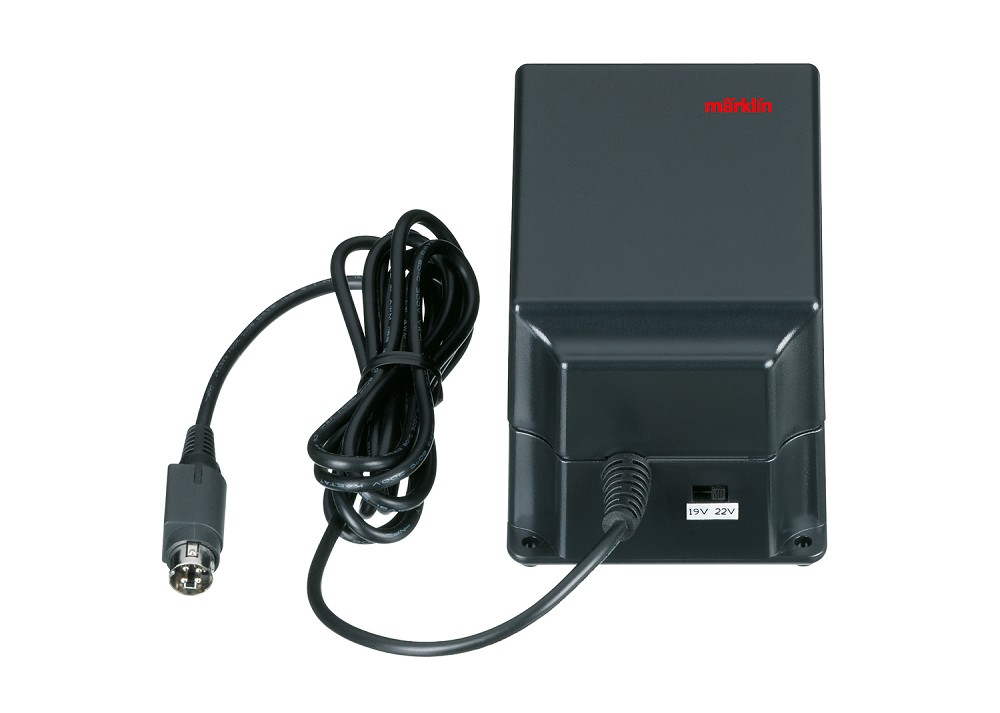

Schaltnetzteil (Australien) zum Anschluss bzw. zur Versorgung der Central Station 60216, 60226 sowie 60214/60215 und des Boosters 60175 und 60174. Eingang 100 bis 240 V/50 Hz / Ausgang umschaltbar 19 oder 22 V/100 W Gleichspannung. Anschluss: 4-poliger Mini-DIN-Hochstrom-Stecker.Der Kabelquerschnitt von der Central Station zum Gleis muss mindestens 0,5 mm² betragen!Empfohlen ausschließlich für Spur 1.

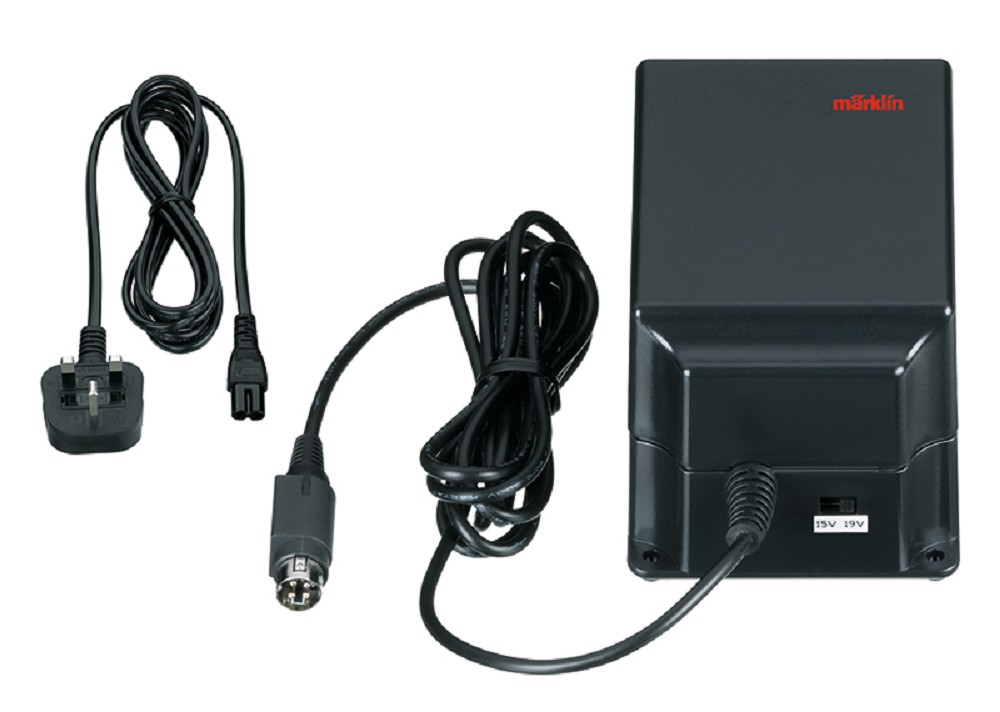

UK-Schaltnetzteil zum Anschluss bzw. zur Versorgung der Central Station 60216, 60226 sowie 60214/60215 und des Boosters 60175 und 60174. Eingang 100 bis 240 V/50 Hz / Ausgang umschaltbar 19 oder 22 V/100 W Gleichspannung. Anschluss: 4-poliger Mini-DIN-Hochstrom-Stecker.Der Kabelquerschnitt von der Central Station zum Gleis muss mindestens 0,5 mm² betragen!Empfohlen ausschließlich für Spur 1.
Schaltnetzteil (Japan) zum Anschluss bzw. zur Versorgung der Central Station 60216, 60226 sowie 60214/60215 und des Boosters 60175 und 60174. Eingang 100 bis 240 V/50 Hz / Ausgang umschaltbar 19 oder 22 V/100 W Gleichspannung. Anschluss: 4-poliger Mini-DIN-Hochstrom-Stecker.Der Kabelquerschnitt von der Central Station zum Gleis muss mindestens 0,5 mm² betragen!Empfohlen ausschließlich für Spur 1.

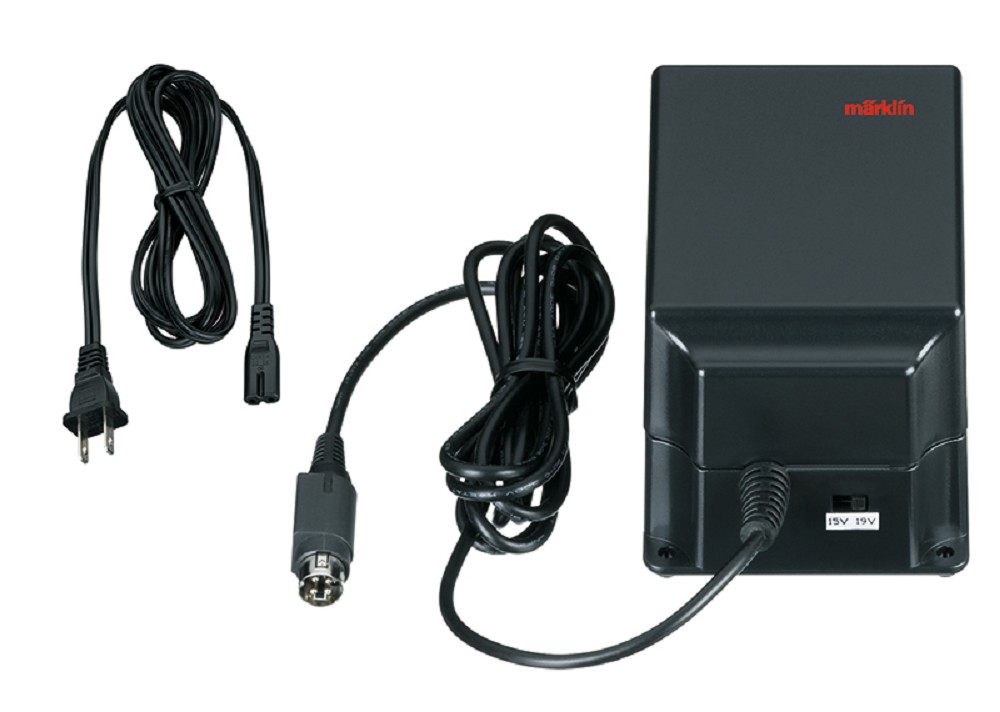

Schaltnetzteil zum Anschluss bzw. zur Versorgung der Central Station 60216, 60226 sowie 60213-60215 und des Boosters 60175 und 60174. Eingang 230 V/50 Hz / Ausgang 19 V/60 W bzw. 15V/50 W Gleichspannung (umschaltbar durch Schiebeschalter). Tischnetzteil mit Spielzeugzulassung im Kunststoffgehäuse. Befestigungslaschen. Abmessung 116 x 72 x 65 mm. Anschluss: 4-poliger Mini-DIN-Hochstrom-Stecker.Das Schaltnetzteil 60045 ist für Verwendung in trockenen Räumen bestimmt.
Schaltnetzteil zum Anschluss bzw. zur Versorgung der Central Station 60216, 60226 sowie 60213-60215 und des Boosters 60175 und 60174. Eingang 230 V/50 Hz / Ausgang 19 V/60 W bzw. 15V/50 W Gleichspannung (umschaltbar durch Schiebeschalter). Tischnetzteil mit Spielzeugzulassung im Kunststoffgehäuse. Befestigungslaschen. Abmessung 116 x 72 x 65 mm. Anschluss: 4-poliger Mini-DIN-Hochstrom-Stecker.Das Schaltnetzteil 60042 ist für Verwendung in trockenen Räumen bestimmt.

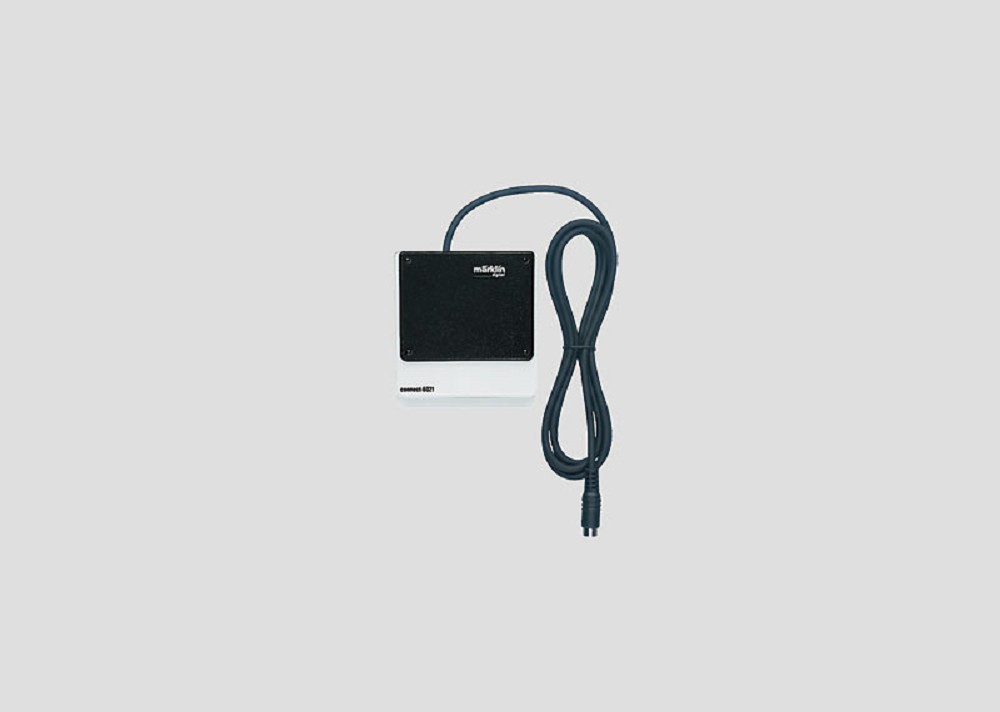

Connect-6021 zur bidirektionalen Anbindung des ehemaligen Märklin Digital Systems an die Central Station 60213-60215 und 60216/60226. Möglichkeit des Steuerns von 80 Lokomotiven (motorola sowie auch mfx) durch die Control Unit 6021, Schalten von Lokfunktionen (function, F1 – F4), Schalten von Magnetartikeln mit synchroner Anzeige der Position. Einsatzmöglichkeit des memory 6043 sowie der memory-Funktionalität der Central Station 60213-60215 und 60216/60226.Anschlüsse auf der Rückseite: M-Bus – Kabel (zum Anschluss an 60213-60215 und 60216/60226).Seitlicher Anschluss: Steckerleiste zum Anschluss an die „6021-Welt“.Abmessungen 135 x 120 x 80 mm.

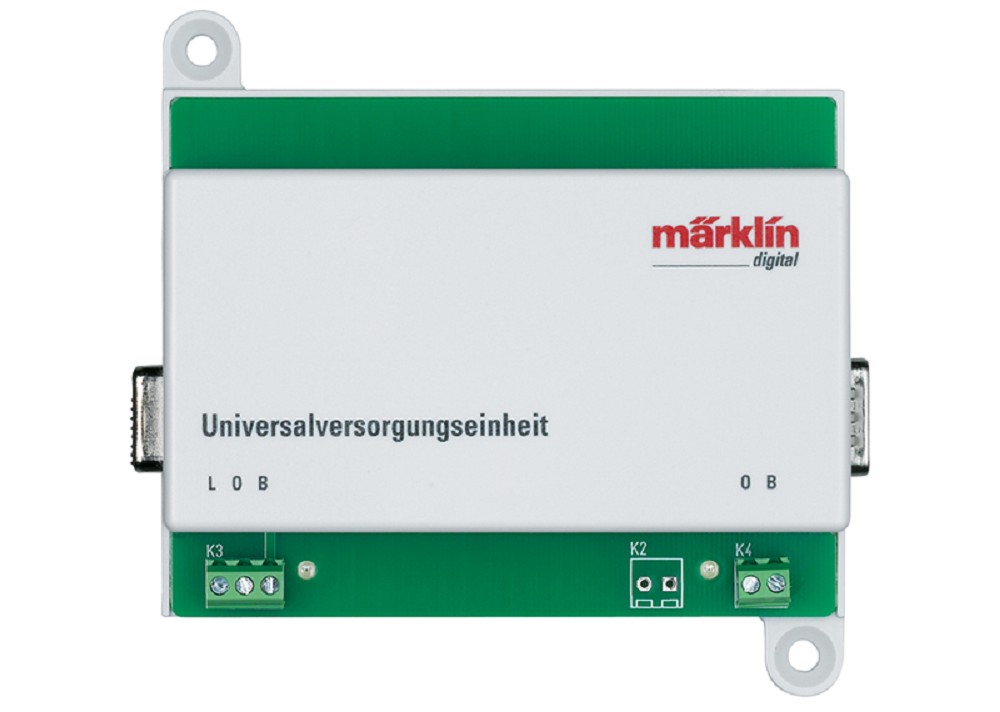

Universalversorgungseinheit k83/m83/m84 zur Versorgung der Decoder k83, m83 und m84 mit den Schaltznetzteilen 66361/66360/66365/66367. Die Universalversorgungseinheit wird je Gruppe von Zubehördecodern 1x benötigt (maximale Leistungsaufnahme ist zu beachten!).

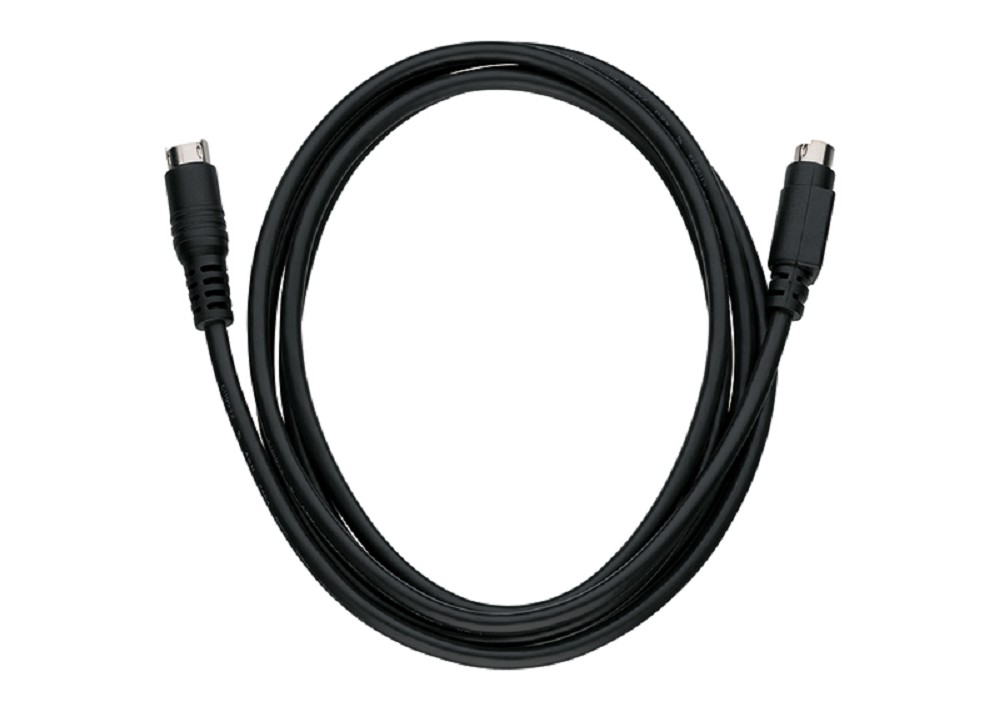

Verbindungskabel zum direkten Anschluss der Central -Stations 60213-60215 bzw. 60216 und 60226 untereinander und zum Anschluss an das Terminal 60125/60145. Länge ca. 2 m.
